  • 木削粉专用XF-80B沸腾干燥机

木削粉专用XF-80B沸腾干燥机

关键词:木削粉专用XF-80B沸腾干燥机
所属分类:农林产业工程
案例概述:一、概述:箱式沸腾干燥机又称卧式流化床干燥机,在长期应用过程中进行了不断的改进、提高,在木削粉行业得到了广泛的应用。工作原理为经热风炉加热后的150℃左右的热风由鼓风机吹入流化床热风室内,经阀板分配均匀地进入床体内,从加料器进入的湿物料被热风吹起形成流化状态;…
案例详情 图片集锦



一、概述:

  箱式沸腾干燥机又称卧式流化床干燥机,在长期应用过程中进行了不断的改进、提高,在木削粉行业得到了广泛的应用。

  工作原理为经热风炉加热后的150℃左右的热风由鼓风机吹入流化床热风室内,经阀板分配均匀地进入床体内,从加料器进入的湿物料被热风吹起形成流化状态;由于热风与物料充分接触,因此在较短时间内就可干燥。从床体的一端进入,经过约三^钟的“沸腾”干燥,物料可自动从床体的另一端流出,完成干燥。

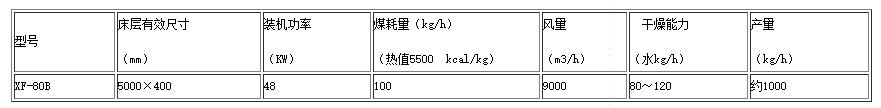

二、技术参数:


三、操作参数
  1、物料:木屑粉;
  2、初水份:10%;
  3、终水份:5%;
  4、热源:煤或木材;
  5、进风温度:120~150℃;
  6、产量:1000kg/h左右;
  7、材质:流化床床板为不锈钢,其余均为碳钢制作。
  三、设备特点:
  1、物料适应性广,能适应各种不同的颗粒及粉末干燥;
  2、流化床为箱式结构,沸腾床部分安装有4个带视镜的快开清洗门,方便操作人员控制干燥过程及便于设备快速清洗;
  3、内置式脉冲布袋除尘,滤袋采用抗静电纤维制作,并采用脉冲自动除尘,特别适用于对细颗粒及粉状物料的干燥;
  4、进、出料方便,劳动强度低;
  5、干燥时间短,且干燥均匀、彻底,设备结构简单,方便清洗;占地面积小,操作简单,符合现代化生产要求。


四、设备配置:
  4.1干燥主机:
  名称:沸腾干燥机
  型号:XF-80B
  材质:床板不锈钢,其余Q235
  有效尺寸:5000×400mm
  附件:进、出料口
  4.2内置除尘系统:
  名称:内置式除尘器
  形式:高压脉冲
  型号:GMC-120
  材质:主体Q235、布袋为防静电针刺毡
  附件:气包、脉冲电磁阀及控制仪
  4.3空气过滤器:
  名称:空气过滤器
  规格:初、中效
  材质:外框Q235
  4.4 热源系统:
  名称:热风炉
  型号:JRF5-40
  材质:内胆20G,其余Q235
  辅机:烟气引风机,3Kw、牛角除尘器及排烟管(约8m)
  4.5 鼓风机
  型号:4-72-5A  15KW;风压3000~3200Pa;风量:约9000m3/h
  材质:Q235-A
  4.6引风机:
  型号:9-26-6.3A  30KW;风压5900~6000Pa;风量:9400~11000m3/h
  材质:Q235-A
  4.7管道系统:
  热风管、排风管道: Q235A,外表清理,油漆处理
  4.8电控系统:
  柜体材质:碳钢喷塑
  仪表:主要元器件为正泰
  功率控制显示、运行指示灯显示、进风温度显示、出风温度显示

木削粉专用XF-80B沸腾干燥机
